Content

Einleitung

1

JPEG Kodierungstechnik

  • Quantisierung - die eigentliche Kompression
  • Kodierung der quantisierten DCT 242 Koeffizienten- geeignete Anordnung der Koeffizienten, um Quantisierung in Datenreduktion ummünzen zu können

3 Arten der JPEG Kodierung

  • Sequentielle Kodierung
  • Progressive Kodierung
  • Hierarchische Kodierung

2

Kodierungstechniken

Für alle JPEG Kodierungstechniken wird das Bild vor der eigentlichen Kompression aufbereitet, wie es in der Lerneinheit JPEG Bildvorbereitung beschrieben ist. Auch die Quantisierung, die den eigentlichen Kompressionsvorgang ausmacht, ist für alle JPEG Kodierungstechniken gleich. Unterschiede gibt es dann, wie die errechneten DCT 242 Koeffizienten im JPEG Datenstrom kodiert werden.

Je nach Anwendung kann man zwischen drei unterschiedliche JPEG Kodierungstechniken wählen:

  • Sequentielle Kodierung
  • Progressive Kodierung
  • Hierarchische Kodierung

Sequentielle Kodierung

Das ist die am meist angewandte Technik. Bei einigen Anwendungen kann nachteilig sein, dass man sich das Bild erst dann ansehen kann, wenn die gesamte JPEG Datei zur Verfügung steht. So muss man beim Surfen im Internet darauf warten, bis die Bilder einer Webseite vollständig herunter geladen sind. Erst dann ist eine Betrachtung der Webseite möglich.

Progressive Kodierung

Dieser Modus ist dafür gedacht, dass schon während des Runterladens von einem Server das Bild bereits am Bildschirm sichtbar ist. Am Anfang ist das Bild in schlechter Qualität dargestellt, diese wird aber kontinuierlich besser und erreicht bei Beendigung des Ladevorganges volle Bildqualität.

Hierarchische Kodierung

Die Hierarchische Kodierung ist eine spezielle Form der progressiven Kodierung. Sie ist für Anwendungen gedacht, die ein und dasselbe Bild in verschiedenen Auflösungen benötigen.

Quantisierung bei JPEG

1

Quantisierung

  • Quantisierung bewirkt die eigentliche Kompression
  • Quantisierung ist verlustbehaftet

DCT Koeffizienten

DCT Koeffizienten werden individuell quantisiert:

  • <math> <semantics> <mrow> <mi>q </mi> <mi>X </mi> <mrow> <mo>[ </mo> <mrow> <mi>m </mi> <mo>, </mo> <mi>n </mi> </mrow> <mo>] </mo> </mrow> <mo>= </mo> <mi>r </mi> <mi>o </mi> <mi>u </mi> <mi>n </mi> <mi>d </mi> <mrow> <mo>[ </mo> <mrow> <mi>X </mi> <mo stretchy='false'>( </mo> <mi>m </mi> <mo>, </mo> <mi>n </mi> <mo stretchy='false'>) </mo> <mo>/ </mo> <mi>q </mi> <mo stretchy='false'>( </mo> <mi>m </mi> <mo>, </mo> <mi>n </mi> <mo stretchy='false'>) </mo> </mrow> <mo>] </mo> </mrow> </mrow> </semantics> </math>
  • Je größer q, desto besser die Kompression

Quantisierungstabellen

  • für jeden DCT 242 Koeffizienten gibt es eigenen Quantisierungsfaktor q
  • empfohlene Quantisierungstabelle im JPEG Standard enthalten Werte, bei denen Fehler für Auge nicht sichtbar
  • Anwender kann eigene Quantisierungstabelle verwenden

Von JPEG empfohlene Quantisierungstabelle für Luminanz stru2002, 166

16 11 10 16 24 40 51 61
12 12 14 19 26 58 60 55
14 13 16 24 40 57 69 56
14 17 22 29 51 87 80 62
18 22 37 56 68 109 103 77
24 35 55 64 81 104 113 92
49 64 78 87 103 121 120 101
72 92 95 98 112 100 103 99

Von JPEG empfohlene Quantisierungstabelle für Chrominanz stru2002, 166

17 18 24 47 99 99 99 99
18 21 26 66 99 99 99 99
24 26 56 99 99 99 99 99
47 66 99 99 99 99 99 99
99 99 99 99 99 99 99 99
99 99 99 99 99 99 99 99
99 99 99 99 99 99 99 99
99 99 99 99 99 99 99 99

2

Einleitung

Bei der Quantisierung handelt es sich um jenen Teil der Prozedur, in dem die eigentliche Kompression passiert. Es werden dabei die Koeffizienten nicht in voller Genauigkeit dargestellt, sondern:

  • es wird für jeden Koeffizienten untersucht,
  • wie ungenau er dargestellt werden darf,
  • ohne dass unser Auge den Informationsverlust bemerkt.

Prinzip der Quantisierung bovi2000, 514

Um das Bild möglichst exakt aus dem Spektralberreich wieder zu rekonstruieren, bedarf es einer hohen Präzision in der Darstellung der DCT-Koeffizienten und damit verbunden eine große Anzahl an erforderlichen Bits. Bei der Quantisierung werden die DCT-Koeffizienten so modifiziert, dass sie nur eine limitierte Anzahl an Werten annehmen können. Eines der Key-Features ist dabei, dass viele DCT-Koeffizienten den Wert 0 annehmen, das eine effektive Kodierung mit Hilfe von Huffman und Lauflängenkodierung erlaubt.

Quantisierungsintervall

Jedem DCT-Koeffizient wird individuell ein Quantisierungsintervall zugeordnet. Dabei gilt, je größer das Quantisierungsintervall q, desto gröber die Quantisierung, und damit auch einer größer Quantisierungsfehler.

Formel für quantisierten DCT Koeffizienten bovi2000, 517

<math> <semantics> <mrow> <mi>q </mi> <mi>X </mi> <mrow> <mo>[ </mo> <mrow> <mi>m </mi> <mo>, </mo> <mi>n </mi> </mrow> <mo>] </mo> </mrow> <mo>= </mo> <mi>r </mi> <mi>o </mi> <mi>u </mi> <mi>n </mi> <mi>d </mi> <mrow> <mo>[ </mo> <mrow> <mi>X </mi> <mo stretchy='false'>( </mo> <mi>m </mi> <mo>, </mo> <mi>n </mi> <mo stretchy='false'>) </mo> <mo>/ </mo> <mi>q </mi> <mo stretchy='false'>( </mo> <mi>m </mi> <mo>, </mo> <mi>n </mi> <mo stretchy='false'>) </mo> </mrow> <mo>] </mo> </mrow> </mrow> </semantics> </math>

q Quantisierungsintervall
X[m,n] DCT Koeffizient an der Stelle m,n der DCT Matrix
qX[m,n] quantisierter DCT Koeffizient

Wahl der Quantisierungsintervalle stru2002, 165

Die Wahl der individuellen Quantisierungsintervalle erfolgt unter Berücksichtigung der menschlichen Wahrnehmung (siehe Lerneinheit Grundlagen der perzeptuellen Bildkodierung). Der JPEG-Standard macht einen Vorschlag für diese Quantisierungswerte. Diese Werte sind in einer Quantisierungstabelle abgelegt und können als Parameter für die Kompression angegeben werden.

Ermittlung der Werte für die Quantisierungstabelle bovi2000, 517

In einer Testreihe wurde für jeden Koeffizienten ein mittlerer Quantisierungswert ermittelt, bei dem die Veränderung des Koeffizienten im rücktransformierten Bild noch nicht zu erkennen ist.

Zur Ermittlung geeigneter Quantisierungsintervalle wurde ein 760x576 Bild mit einem Unterabtastung (siehe Lerneinheit Grundlagen der perzeptuellen Bildkodierung) der Chrominanzwerte von 2 betrachtet. Die Entfernung Betrachter und Bild betrug das 6-fache der Bildbreite. Aus diesen Testreihen ergaben sich zwei Quantisierungstabellen: Eine für den Luminanz- und eine für den Chrominanzblock.

Quantisierungstabellen

Bei der Untersuchung der Tabellen sieht man, dass die Tabelle für die Chrominanz generell größere Werte hat, was einer gröberen Quantisierung entspricht. Das resultiert aus dem Phänomen, dass unser Seesinn für Chrominanz wesentlich unsensibler ist als für Luminanz (siehe Lerneinheit Grundlagen der perzeptuellen Bildkodierung) Diese unverbindlich empfohlenen Quantisierungstabellen bringen für viele Anwendungen passende Ergebnisse und haben sich daher unter der Bezeichnung "default"-Quantisierungstabellen gleichsam als Standard durchgesetzt.

Von JPEG empfohlene Quantisierungstabelle für Luminanz stru2002, 166
16 11 10 16 24 40 51 61
12 12 14 19 26 58 60 55
14 13 16 24 40 57 69 56
14 17 22 29 51 87 80 62
18 22 37 56 68 109 103 77
24 35 55 64 81 104 113 92
49 64 78 87 103 121 120 101
72 92 95 98 112 100 103 99
Von JPEG empfohlene Quantisierungstabelle für Chrominanz stru2002, 166
17 18 24 47 99 99 99 99
18 21 26 66 99 99 99 99
24 26 56 99 99 99 99 99
47 66 99 99 99 99 99 99
99 99 99 99 99 99 99 99
99 99 99 99 99 99 99 99
99 99 99 99 99 99 99 99
99 99 99 99 99 99 99 99
Einsatz eigener Quantisierungstabellen

Es können natürlich auch eigene Tabellen verwendet werden. Will man zum Beispiel ein Bild auf eine vorgegebene Größe komprimieren, müssen die Werte in der Quantisierungstabelle dementsprechend modifiziert werden. Damit das Bild dann auch wieder durch einen Enkoder darstellbar ist, muss die bei der Kodierung verwendete Quantisierungstabelle im Datenstrom enthalten sein.

Kodierung der DC-Koeffizienten

1

Koeffizienten

  • AC und DC Koeffizienten werden getrennt kodiert
  • Alle DC Koeffizienten eines Bildes werden gemeinsam kodiert

Kodierung

  • Differenzkodierung,da DC Koeffizienten nebeneinanderliegender Blöcke meist sehr ähnlich
  • Huffmankodierung der Differenzwerte

2

Differenzkodierung stru2002, 167

Bei der JPEG Kodierung werden die AC 507 und DC 494 Koeffizienten getrennt voneinander kodiert.

Der DC Koeffizient beschreibt die mittlere Helligkeit eines 8x8 Blockes. Es wird davon ausgegangen, dass benachbarte Blöcke einen ähnlichen Mittelwert besitzen. Es ist daher sinnvoll, die Differenzkodierung anzuwenden. Somit kann ein DC-Wert aus seinem Vorgänger prädiziert werden.

<math> <semantics> <mrow> <mi>D </mi> <mi>i </mi> <mi>f </mi> <mi>f </mi> <mo>= </mo> <mi>D </mi> <msub> <mi>C </mi> <mi>i </mi> </msub> <mo>&#x2212; </mo> <mi>P </mi> <mi>R </mi> <mi>E </mi> <mi>D </mi> </mrow> </semantics> </math>

Mit

<math display='block'> <semantics> <mrow> <mi>P </mi> <mi>R </mi> <mi>E </mi> <mi>D </mi> <mo>= </mo> <mi>D </mi> <msub> <mi>C </mi> <mrow> <mi>i </mi> <mo>&#x2212; </mo> <mn>1 </mn> </mrow> </msub> </mrow> </semantics> </math> wenn <math> <semantics> <mrow> <mi>i </mi> <mo>&#x003E; </mo> <mn>0 </mn> </mrow> </semantics> </math>

<math> <semantics> <mrow> <mi>P </mi> <mi>R </mi> <mi>E </mi> <mi>D </mi> <mo>= </mo> <mn>0 </mn> </mrow> </semantics> </math> wenn <math> <semantics> <mrow> <mi>i </mi> <mo>= </mo> <mn>0 </mn> </mrow> </semantics> </math>

Huffmankodierung des Prädiktionsfehler

Der theoretische Wertbereich der Prädiktionsfehler ist sehr groß. In der Praxis wird in den meisten Fällen der Differenzwert sehr klein sein. Um eine gute Kompression zu erzielen, ist es förderlich, kleine Prädiktionsfehler mit wenigeren Bitstellen als große zu kodieren, da ja kleinere Differenzen statistisch gesehen viel öfter vorkommen. Zur Umsetzung dieses Denkansatzes verwendet man die Huffmankodierung (siehe Lerneinheit Entropiekodierung).

Kodierung des Prädiktionsfehlers mittels Huffmancodierung

Differenzwerte werden in 12 Kategorien eingeteilt, und jeder Kategorie wird ein Codewort zugewiesen. Die Kategorienummer legt fest, wie viele Bits für die Übertragung des tatsächlichen Differenzwertes DIFF folgen. Dekodiert der Empfänger zum Beispiel den Huffman-Code für die Kategorie 2, so weiß er damit, dass weitere 2 Bits kommen, die den entsprechenden Wert aus der Tabelle identifizieren.

Verwendung eigener Huffmancodes

Es steht jeden Anwender frei, selbst einen Huffmancode zu konstruieren um optimale Kompressionsergebnisse zu erzielen. Die verwendeten Codes müssen dann im Datenstrom mitgeschickt werden.

Kodierung der AC-Koeffizienten

1

Zick-Zack Abtastung

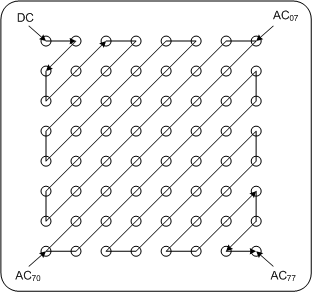

Struktogramm der Zick-Zack Abtastung PC

Struktogramm der Zick-Zack Abtastung PDA_Phone

Prinzip der Zick-Zack Abtastung

  • Je weiter links und je weiter unten die Position eines AC 507 Koeffizienten, desto höher die Frequenz, die er repräsentiert
  • Koeffizienten für hohe Frequenzen meist nach Quantisierung Null
  • Durch Zick-Zack Abtastung stehen am Schluss die Nullen
  • Huffman/Lauflängencodierung

2

Zick-Zack-Abtastung

Struktogramm der Zick-Zack Abtastung PC

Struktogramm der Zick-Zack Abtastung PDA_Phone

Prinzip der Zick-Zack Abtastung

Zuerst wird die 8x8- Koeffizientenmatrix durch eine Zick-Zack-Abtastung in einen eindimensionalen Vektor überführt. Dies bewirkt eine Sortierung der Koeffizienten entsprechend ihrer Ortsfrequenz. Tiefe Frequenzen stehen am Anfang des Vektors, hohe am Ende. Erfahrungsgemäß werden jene DCT-Koeffizienten, die hohe Frequenzen beschreiben, durch die Quantisierung auf den Wert Null gesetzt.

Huffmankodierung/Lauflängenkodierung

Alle AC-Koeffizienten ungleich Null werden wie die DC- Koeffizienten in Kategorien unterteilt. Außerdem wird für jeden dieser Koeffizienten der Abstand zum Vorgänger ungleich Null ermittelt. Diese Lauflänge darf einen Wert von 0 bis 15 haben. Da die Anzahl benachbarter Nullen und die Größe des nachfolgenden Koeffizienten miteinander korreliert sind, werden aus der Kombination von Lauflänge und Kategorie des AC-Koeffizienten neue Datensymbole gebildet. Dabei sind zwei besondere Symbole zu unterscheiden. ZRL definiert eine Lauflänge von 15 Nullen mit einen Folgewert 0.

Das Ende einer Zick-Zack-Abtastung wird durch ein EOB ( End of Block) markiert. Das EOB 508 Symbol folgt dem letzten AC- Koeffizienten ungleich Null. Alle nachfolgenden, zu Null quantisierten Koeffizienten müssen dadurch nicht mehr kodiert werden. Den aus der Kombination entstandenen, neuen Datensymbolen werden Huffman-Codewörter zugeordnet. Entsprechend der statischen Verteilung werden bei gleicher Lauflänge kürzere Kodes für kleinere AC-Werte und bei gleicher Kategorie kürzere Kodes für kurzen Lauflängen vergeben.

Applet: JPEG Visualisierung

1

JPEG Visualisierung

Online Alternative

2

JPEG Visualisierung

Online Alternative

Einleitung

Das folgende Java Applet soll im experimentellen Umgang helfen, Prozeduren, die die JPEG Kodierung durchläuft, kennen- und verstehen zu lernen. Es beschreibt unteranderem die in dieser Lerneinheit erläuterten Techniken der Quantisierung und die Kodierung der AC-Koeffizienten (Zick-Zackabtastung, RLE und Entropiekodierung)

Appletbeschreibung

Die Oberfläche des Applets ist in zwei Bereiche geteilt.

Bereich mit Reiterauswahl

Der rechte Bereich ist in 6 Reiter aufgeteilt. Jeder Reiter beschreibt eine Prozedur von JPEG . Die Anordnung der Reiter (von links beginnend) entspricht der streng festgelegten Reihenfolge der JPEG Kodierung.

Bereich für Bildauswahl

Der linke Bereich des Applets bleibt unabhängig vom gewählten Reiter gleich. Hier kann die Studentin ein Bild auswählen, welches im oberen Bildfenster angezeigt wird. Verändert nun die Studentin in einer der Prozeduren bestimmte Parameter, kann sie in der linken Spalte den Button „Neu berechnen“ wählen. Im unteren Bildfenster wird dann das entsprechende JPEG Bild angezeigt (wobei sie auch „Differenzbild“ wählen kann, welches Aufschluss über die Qualität der Kodierung gibt). Weiters wird auch der entsprechende Kompressionsgrad berechnet und in einem Fortschrittsbalken angezeigt.

Reiter für JPEG Kodierungsprinzip
Quantisierung

Die Studentin kann mit Maus einen 8x8 Pixelblock im Bild wählen. Weiters kann sie einen Qualitätsfaktor vorgeben.Es wird die Matrix mit den nicht quantisierten und die Matrix mit den quantisierten DCT Koeffizienten sowohl in Tabellen- wie auch in 3D Ansicht dargestellt.

Zick-Zack Scan

Für einen gewählten Block wird das Ergebnis einer von links nach rechts und von oben nach unten gescannten Matrix mit einer im Zick-Zackverfahren abgetasteten Matrix verglichen.

DPCM+RLE

Die Studentin kann mit Maus einen 8x8 Pixelblock im Bild wählen. Es werden die DPCM kodierten DC Werte und die RLE kodierten AC Werte dargestellt.

Entropiekodierung

Es wird wieder ein Block im Bild gewählt. Man kann zwischen standard Huffman und optimierten Huffman wählen. Dargestellt werden

  • Darstellung des aktuellen Blocks
  • Längenverteilung in der huffman Tabelle
  • Längenverteilung im kodierten Datenstrom

Progressiver Modus stru2002, 172

1

Bildaufbau in mehreren Schritten

  • erster Durchlauf - Bild in grober Auflösung
  • weitere Durchläufe - Bild wird immer feiner

Vorteil

  • auch bei langsamer Übertragung sieht man Bild von Anfang an

Zwei Arten der Progression

Spektrale Selektion

  • erster Durchlauf - die tieffrequenten Koeffizienten
  • weitere Durchläufe - sukzessiv die höherfrequenten Koeffizienten

Schrittweise Approximation der Koeffizienten

  • erster Durchlauf - alle Koeffizienten, aber nur die oberen Bits
  • weitere Durchläufe - sukzessiv weitere Bits jedes Koeffizienten

2

Prinzip des progressiven Modus

Im progressiven Modus wird das Bild in mehreren Schritten, beginnend mit einer groben Auflösung des gesamten Bildes, übertragen. Jeder weitere Schritt verfeinert sukzessiv die Bildqualität. In jedem Durchlauf wird also nur ein Teil der Koeffizienten kodiert. Dieser Modus von JPEG ist dort von Vorteil, wo mit langsamen Übertragungen gearbeitet wird. Man empfängt sofort ein Bild, wenn auch nur in sehr grober Auflösung, kann aber sofort entscheiden, ob man den Übertragungsvorgang des ganzen Bildes abwarten oder abbrechen will.

Arten der Progression

JPEG definiert zwei Arten der Progression:

  • Spektrale Selektion
  • Schrittweise Approximation der Koeffizienten.

Spektrale Selektion

Hier werden zuerst nur die tieffrequenten Koeffizienten übertragen. Die höherfrequenten Anteile werden erst sukzessive in den folgenden Durchgängen übertragen. Während des Bildaufbaus wird das Bild am Beginn wie ein sehr stark komprimiertes JPEG Bild angezeigt, anschließend werden die Artefakte kontinuierlich verschwinden.

Schrittweise Approximation der Koeffizienten

Nach der Übertragung der DC-Koeffizienten werden von allen AC-Koeffizienten zuerst die oberen Bits geschickt. In den folgenden Durchgängen werden die Werte der Koeffizienten präzisiert.

Vergleich Spektrale Selektion/schrittweise Approximation bovi2000, 522

Wenn alle Koeffizienten empfangen wurden, sind die Koeffizienteninformationen identisch mit denen einer sequentiellen Kodierung. Die Bildqualität ist daher im sequentiellen und progressiven Modus dieselbe, nur auf Grund der unterschiedlichen Kodierung variiert die benötigte Bitrate. Dabei benötigt die schrittweise Approximation meist weniger Bits als die spektrale Selektion und die sequentielle Kodierung. Die schrittweise Approximation liefert auch bei unvollendeter Übertragung eine bessere Qualität als die spektrale Selektion, ist aber am schwierigsten zu implementieren. Trotz der Vorteile, die die progressive Kodierung bringt, gibt es nur wenige Implementationen von progressiven JPEG codecs.

Hierarchischer Modus - Ein Spezialfall der Progession

1

Bild in Pyramidenstuktur aufgebaut

  • Oben: Bild in geringer Auflösung
  • Pyramidenbasis: Bild in höchster Auflösung
  • Vorteil: Bild kann in verschiedenen Auflösungen angezeigt werden

Anwendung des hierarchischen Modus

  • Darstellung ein und des selben Bildes am PC Display, Handheld Display, Drucker

Kodierungstechnik

  • erster Durchgang: Bild in geringer Auflösung sequentiell oder progressiv kodiert
  • weitere Durchgänge: Prädiktionskodierung für weitere Bildauflösungen

2

Arbeitsweise des hierarchischen Modus

Der hierarchische Modus ist ein spezieller Fall des progressiven Modus. In diesem Modus wird das Bild in eine Pyramidenstruktur mit ansteigender Auflösung zerlegt. Am oberen Ende der Pyramide steht das Bild in seiner geringsten Auflösung, an der Basis der Pyramide ist das Bild in seiner voller Auflösung. Diese Arbeitsmethode wird dort eingesetzt, wo ein und dasselbe Bild in verschiedener Auflösung angezeigt werden können soll, z.B. auf dem Display eines Hand-Held Gerätes, auf einem Computerbildschirm, einem hochauflösenden Drucker.

Erzeugung der Auflösungspyramide

Zur Erzeugung der Auflösungspyramide wird das Originalbild mehrfach mit M=2 unterabgetastet. Der erste Durchlauf (niedrigste Auflösung) verwendet einen sequentiellen oder progressiven Verarbeitungsmodi. Das Ergebnis dieser Kodierung wird aufwärtsgetastet, bilinear interpoliert und als Prädiktor für die nachfolgende Ebene verwendet.
